Электроснабжение бетонного завода определяет его производственную эффективность и безопасность, поэтому подход к проектированию должен быть системным и основанным на точных расчётах. В статье последовательно рассматриваются основные этапы, начиная с оценки потребляемой мощности и заканчивая проверкой соответствия нормативным требованиям, чтобы каждый владелец или проектировщик смог построить надёжную электрическую сеть без лишних затрат.
Оценка мощности и распределения нагрузки
Первый шаг, собрать полную картину энергопотребления всех технологических участков, включая цементные мельницы, автоклавы, насосные станции и системы вентиляции. Для каждого оборудования фиксируют номинальную мощность, коэффициент нагрузки и пиковые значения, а затем суммируют их с учётом резервного коэффициента в 10 процентов. Такая методика позволяет избежать недоиспользования трансформаторов и предотвратить перегрузки в часы пикового производства.
После получения суммарной нагрузки разбивают её на группы по типу потребления: постоянные (управляющие панели, освещение) и переменные (агрегаты, работающие только при запуске цикла). Это упрощает дальнейшее распределение фаз и помогает подобрать оптимальное соотношение одно- и трёхфазных линий, что особенно важно при работе с большими электродвигателями, требующими стабильного тока.
Выбор трансформаторов и уровня напряжения
На основании рассчитанной мощности подбирают трансформаторы, способные обеспечить требуемый уровень напряжения, обычно 10 кВ для входа от сети и 0,4 кВ для внутренней распределительной сети. При выборе учитывают коэффициент мощности, который в бетонных заводах часто ниже 0,85 из‑за большого количества асинхронных двигателей, поэтому рекомендуется установить регуляторы мощности для снижения потерь. Кроме того, выбирают трансформаторы с запасом по мощности не менее 15 процентов, чтобы учесть будущие расширения производства.
Особое внимание уделяется типу охлаждения трансформатора: сухие модели подходят для помещений с ограниченным доступом к воде, а масляные, для открытых площадок, где требуется более высокая тепловая отдача. При проектировании также следует предусмотреть место для установки трансформатора с учётом требований к вентиляции и доступу обслуживающего персонала.
Проектирование распределительной сети внутри завода
Внутренняя сеть должна быть спроектирована так, чтобы минимизировать длину кабельных трасс и снизить падения напряжения, особенно на линиях, питающих крупные агрегаты. Для этого используют кабели сечением, соответствующим рассчитанному току, обычно от 95 мм² до 240 мм² для трёхфазных линий мощностью более 500 кВт. При прокладке кабелей в бетонных стенах применяют гофрированные каналы, защищающие их от механических повреждений и химического воздействия щёлочей.
В лекции на канале Денис В подробно разбирается система электроснабжения промышленных предприятий — вы можете посмотреть ее прямо здесь.

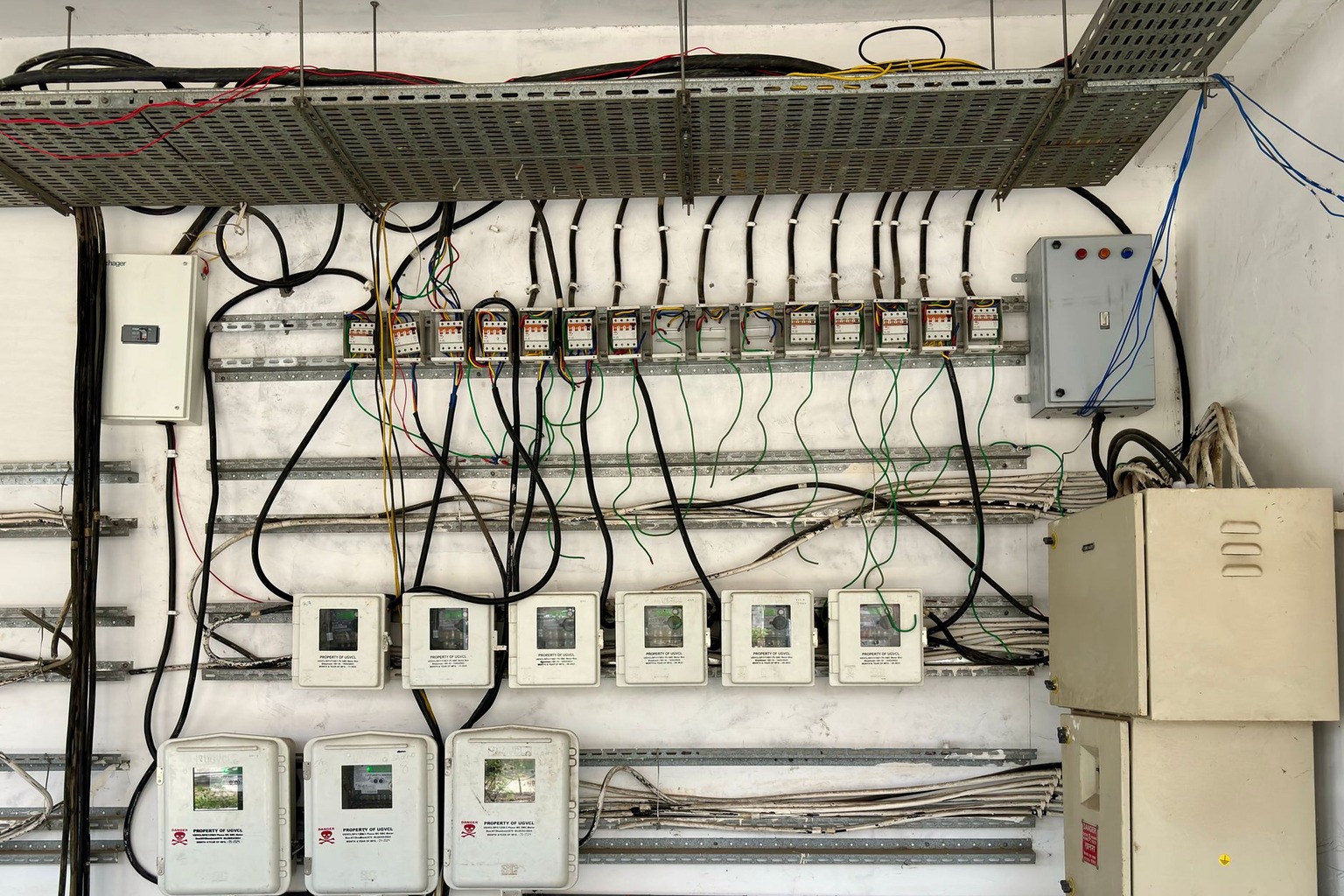

Каждая зона завода оснащается отдельными распределительными щитами, где размещаются автоматические выключатели, дифференциальные устройства и измерительные приборы. Такая модульность упрощает обслуживание, позволяет быстро изолировать неисправный участок и проводить плановые проверки без остановки всего производства.
Система заземления и защита от короткого замыкания
Надёжная система заземления является обязательным элементом любой промышленной электроустановки, так как бетонные заводы часто работают в условиях повышенной влажности и присутствия металлической пыли. Основной заземляющий контур формируют из стальных стержней, вбитых в грунт на глубину не менее 2,5 метров, соединённых медными шинами с минимальным сопротивлением менее 5 ом. Все металлические конструкции завода, включая каркасы оборудования, подключаются к этому контуру.
Для защиты от короткого замыкания используют автоматические выключатели с характеристикой мгновенного срабатывания, подбирая их по току короткого замыкания, рассчитанному для каждой линии. Дополнительно устанавливают устройства ограничивающие ток при пуске электродвигателей, что предотвращает резкие скачки напряжения и продлевает срок службы оборудования.
Обеспечение резервирования и аварийных источников питания
Непрерывность работы бетонного завода зависит от наличия резервных источников энергии, способных покрыть потребности в пиковые моменты. Стандартная практика, установить дизельный генератор мощностью не менее 30 процентов от максимальной нагрузки завода, соединённый с автоматическим переключателем, который мгновенно переводит сеть в резервный режим при отключении основной линии. Кроме генератора, рекомендуется использовать источники бесперебойного питания (ИБП) для критически важных систем управления и измерения.
При проектировании резервных систем учитывают время перехода на резервный режим, которое не должно превышать 10 секунд, иначе могут возникнуть сбои в работе технологических линий. Также важно обеспечить достаточный запас топлива и регулярные тесты работы генератора, чтобы гарантировать его готовность в любой момент.
Интеграция с автоматикой и повышение энергоэффективности

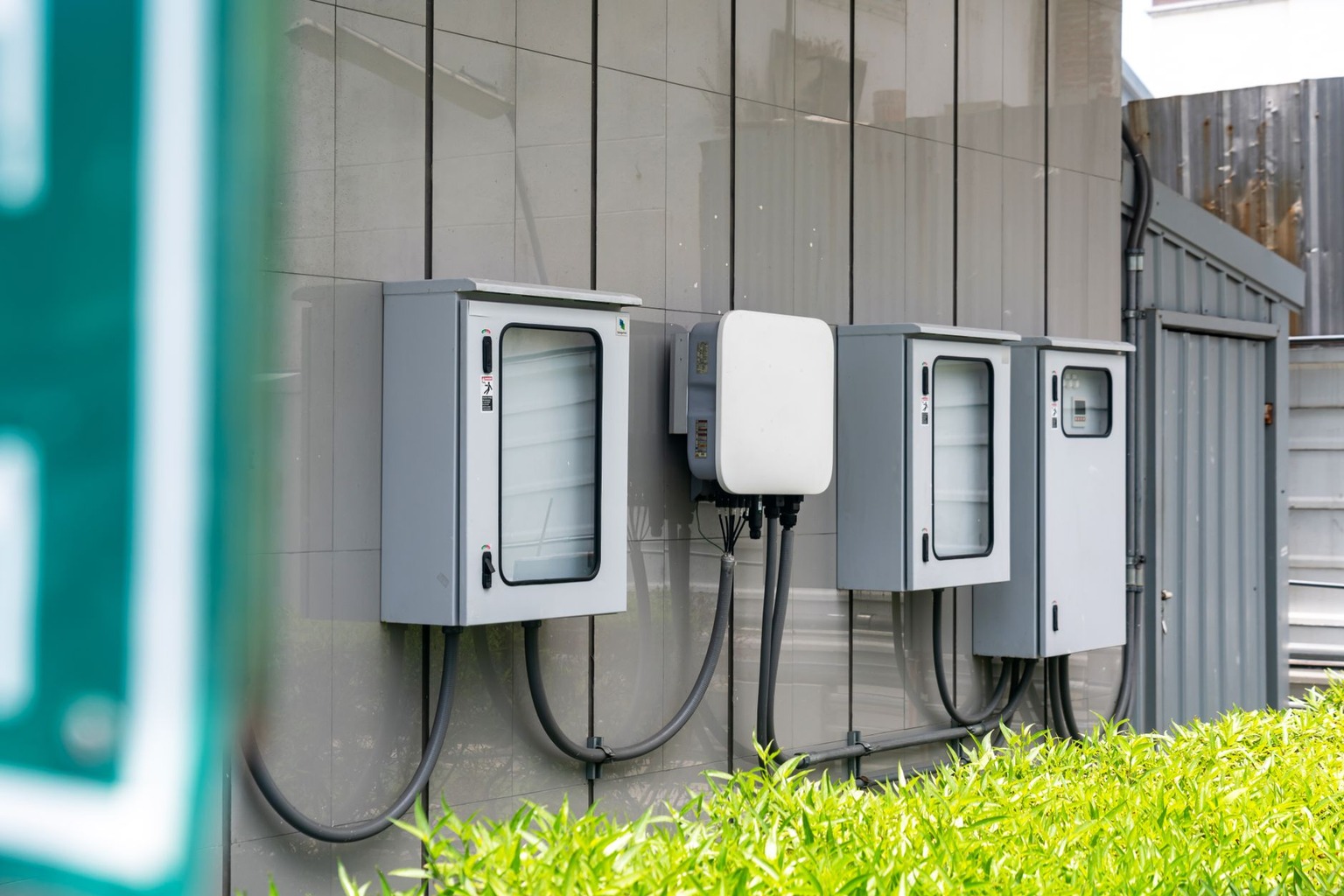

Современные бетонные заводы активно используют системы автоматизации, которые позволяют управлять нагрузкой в реальном времени и оптимизировать потребление электроэнергии. На распределительные щиты устанавливают интеллектуальные модули, собирающие данные о токе, напряжении и факторе мощности, после чего передают их в центральный контроллер. На основе этих данных оператор может регулировать работу насосов и двигателей, снижая нагрузку в часы пикового потребления.
Для повышения энергоэффективности рекомендуется внедрить системы рекуперации тепла от электродвигателей и использовать светодиодное освещение с датчиками движения. Такие меры позволяют сократить годовое потребление электроэнергии на 5‑10 процентов, что существенно снижает эксплуатационные расходы и уменьшает нагрузку на сеть.
Проверка соответствия нормативам и приемка проекта
Перед вводом в эксплуатацию все электрические системы проверяют на соответствие национальным стандартам, включая ГОСТ 31157‑2003 по электроснабжению промышленных предприятий и ПУЭ. Проводятся испытания на ток короткого замыкания, проверка заземления и функциональное тестирование автоматических выключателей. Результаты фиксируются в акте приёма‑сдачи, который подписывается представителями заказчика и подрядчика.
После завершения испытаний оформляют техническую документацию, включающую схемы подключения, расчёты нагрузок и план обслуживания. Наличие полной и актуальной документации облегчает дальнейшую эксплуатацию, позволяет быстро реагировать на аварийные ситуации и упрощает планирование модернизации электросети в будущем.
